ПММК «АРС» — Лаборатория неразрушающего контроля 28717Н
Лаборатория неразрушающего контроля 28717Н используется в составе передвижноого модульного комплекса «АРС».
Лаборатория (ПЛНК) предназначена для выполнения работ по высокопроизводительному контролю качества сварки при строительстве и ремонтах трубопроводов различного назначения.
Лаборатория представляет собой изотермический модуль, установленный на шасси автоприцепа НЕФАЗ или на шасси автомобиля типа КАМАЗ, Урал и т.д.
Модуль изготовлен из высококачественных материалов (металлический каркас, сэндвич-панели с пенополистирольным наполнителем), что обеспечивает высокую механическую стойкость, влагостойкость, а также высокую термостойкость (от -50 до +40°С).
Внутренняя отделка стен и потолка выполняется из алюминиевых композиционных панелей. Настил пола выполнен из антистатического резинового покрытия или рифленого алюминия.

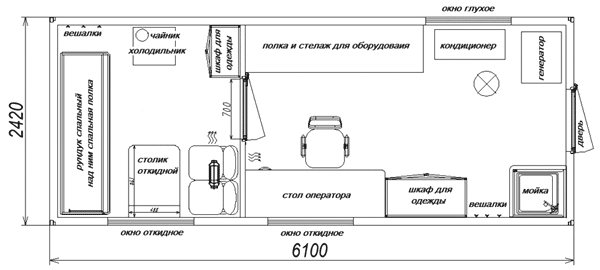

Модуль лаборатории, как правило, разделен на два или три отсека:
- задний — рабочий,
- средний — офисный,
- и передний — проявочная комната.
В случае планировки с двумя отсеками совмещается рабочий (бытовой) отсек и «темная» комната.
При необходимости проявочная комната оснащается комплексом для автоматической проявки пленки с выдачей в рабочий («светлый») отсек.
Предусмотрено соответствующее водоснабжение и канализация, места для хранения пленки и химических реактивов. Также возможен вариант с установкой системы цифровой («беспленочной») радиографии. Задний отсек оснащается электрической лебедкой и «сходнями» для спуска рентгеновского кроулера.
Возможна другая планировка по требованию заказчика.
Оснащение лаборатории
Методы контроля и оснащение оборудованием:
- Ультразвуковой контроль (в т.ч. высокопроизводительные механизированные системы ультразвукового контроля типа УИУ «Сканер», дефектоскопы на фазированных решетках).
- Радиографический контроль (в т.ч. самоходные рентгеновские установки типа «кроулер», портативные рентгеновские аппараты, проявочное оборудование. Магнитопорошковый контроль.
- Визуальный контроль.
- Вихретоковый метод.
- Капиллярный метод.
- Контроль герметичности.
- Оборудование для контроля изоляционного покрытия. Измерительный инструмент.
- Электротехнические приборы.
Внутреннее оснащение:
- Производимые нами лаборатории обеспечены всем необходимым для комфортного пребывания в них специалистов.
Электропитание:
- Щиток 220В с УЗО, электропроводка дополнительного освещения фургона-лаборатории (необходимое количество светильников и розеток с заземленным контактом), узел заземления.
- Электропроводка 24 В (освещение от бортовой сети)
- Источник автономного питания (дизельная или бензиновая электростанция)
- Узел подключения внешнего электропитания к лаборатории.
Водопровод:
- Бак для воды с устройством для подключения к внешней коммуникации
- Система подачи воды к проявочным процессорам
- Умывальник.
Микроклимат:
- Воздушный отопитель Webasto АТ 5500 D или AIRTRONIC с разводкой по отсекам; принудительная вытяжная вентиляция в отсеке оператора
- Кондиционер автомобильный накрышный Waeco Dometic.
Мебель:
- устанавливается высококачественная лабораторная мебель, шкафы для хранения документов, транспортировки оборудования и материалов
- при необходимости модуль оснащается спальными местами.
Бытовое оборудование:
- по требованию заказчика лаборатория оснащается холодильником, СВЧ печью и другими бытовыми приборами.
Дополнительное оборудование:
- Электрическая лебедка в заднем отсеке
- Дополнительные пассажирские сидения с ремнями безопасности
- Осветительные приборы
- Переговорное устройство
- Трап-сходни для загрузки-выгрузки кроулера.
При производстве авто-лаборатории учитываются пожелания предприятия-заказчика по планировке, внутренней отделке, оснащению контрольно-диагностическим оборудованием, оснащению вспомогательным оборудованием и т.д.

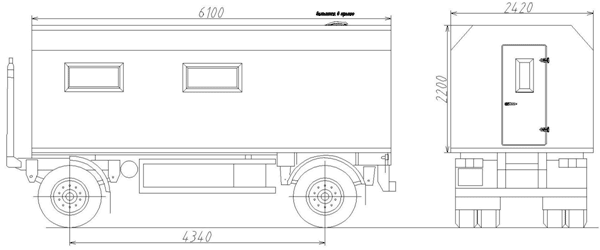

Базовое шасси:
- Прицеп Нефаз 8332.
- ФУРГОН (кунг, съемный с платформы прицепа, с кронштейнами для транспортировки вертолетом)
- Наружняя обшивка – алюкобонд.
Лабораторный отсек:
- Отделка периметра композитным материалом.
- Отделка потолка композитным материалом.
- Напольное противоскользящее антистатическое покрытие.
- Теплоизоляция отсека.
- Задняя дверь входная с лестницей.
- Остекление – откидное окно, глухое окно.
- Вытяжка принудительная 24/220 В.
- Стационарный рабочий стол (металлический каркас, фанера, нержавеющая сталь) со встроенной врезной круглой мойкой из нержавеющей стали , с краном, подачей воды и прямоточным сливом в канистру 20 л, с тумбой.
- Фильтроустановка для воды.
- Внешний разъем для подключения к электропитанию 220В, кабель 50 метров.
- Поворотный офисный стул (с креплением во время движения).
- Металлический стол—стеллаж справа по борту, поверхность нержавеющая сталь, в нижней части полка с отбортовкой.
- Светозащитные шторки – 2 шт.
- Шкаф — стеллаж металлический с отсеком для защитных костюмов, с жалюзи.
- Кольца крепления груза — 4 шт.
- Дежурное освещение — 4 люминесцентных светильника 24 В, рабочее освещение — 2 люминесцентных светильника 220В.
- Красный неактичный фонарь.
- Штырь заземления с кабелем 6 кв.мм 6 метров.
- Комплект шанцевого инструмента (лом, лопата, топор, кувалда, пила).
- Розетки 220В/24В — 2/2 штуки.
Пассажирский отсек:
- Отделка периметра композитным материалом.
- Отделка потолка композитным материалом.
- Напольное противоскользящее антистатическое покрытие.
- Теплоизоляция.
- Остекление – откидное окно.
- Светозащитная шторка.
- Шкаф для одежды.
- Диван-рундук.
- Спальная полка.
- Стол откидной для обработки результатов контроля.
- Сиденье автомобильное с ремнем безопасности – 2 шт.
- Холодильник 220В.
- Чайник автомобильный с питанием 220В.
- Перегородка глухая с дверью между отсеками.
- Крючок одежный — 5 шт.
- Дополнительный автономный воздушный отопитель Webasto 5,0 кВт с разводкой на 2 отсека, с тремя положениями направления воздуха (в пассажирский отсек, в лабораторный отсек, в оба отсека).
- Освещение салона: дежурное — 2 люминисцентных светильника 12В, рабочее — 2 люминесцентных светильника 220В.
- Преобразователь напряжения 24/220В с АКБ 200 А/ч.
- Щит управления (освещение, отопление, вентиляция) с автоматами защиты, УЗО, электрическая разводка 24/220V в пластиковых гофрах, с установкой розеток 220V.
- Розетки 220В/24В — 4/4 штуки.
- Кондиционер переносной 220В.
Дополнительное оборудование:
- Рентгенаппарат "Арина-9".
- Проявочная машина "Экран-80П52".
- Фонарь фотолабораторный с регулируемой яркостью СПРУТ ФНФ-2.
- Резак роликовый Chester-10919 (до 500 мм).
- Негатоскоп светодиодный XRS 100/400.
- Генераторная установка SDMO HХ3000.
|
|
